产品类别:交流电机软起动控制板

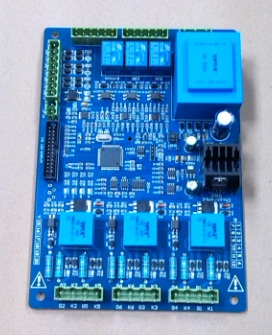

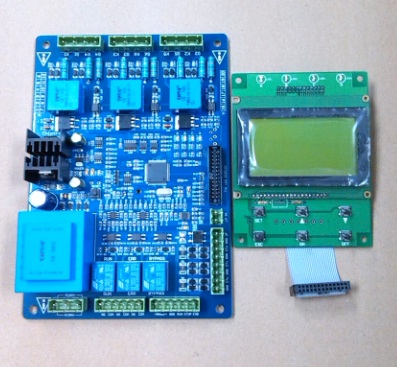

产品型号:AS590电机软起动器控制板
技术规格 资料下载
AS590电机软启动触发板为580系列的简易版,采用32位高性能微处理器,高度数字化军工品质设计,专用于三相交流电机软启动场合,带旁路输出控制。功能参数设定采用按键操作,故障报警、界面参数采用LCD液晶屏中文显示,设定参数自动储存。软启动方式为电压斜坡、电压突跳及限流软启动,使电动机在任何工况下均能实现平滑起动,保护拖动系统,减少启动电流对电网的冲击,保证电动机平滑减速停车、软停车,有效的解决了惯性系统的停车喘振问题,消除拖动系统的反馈性冲击,而且可根据电动机负载的特性来调节启动过程中的各种参数,如过流值、启动时间,控制板带上电软起动、软停车、过流保护、工作状态指示。具有晶闸管反并联交流触发方式,可触发1000A以下的可控硅,适用于工业各领域的三相交流电机软启动等各种负载类型。

通过控制电动机的起动电压,避免了起动转矩和起动电流的过大峰值。一方面可以使工作机械免受交流电动机起动过程中过大的加速转矩应力,另一方面也使供电系统避免受到过大起动电流的冲击,大大减小了作用在被传送物体上的机械应力,减少了工作机械和传动装置零部件的磨损,从而达到了减少维护、保障工作安全和延长设备的使用寿命。

该软启动可控硅触发板具有可靠稳定性好,强抗干扰能力,采用独特防干扰措施,恶劣干扰环境正常运行,软起动板自诊断和电机运行保护功能齐全,具有电源故障保护、硅穿保护、过载保护、相序保护、断相保护等。因此,无论是外界还是内部生产的各类干扰、故障信号,都会因为上述保护功能而使得软起动板性能更为安全可靠,输出全部采取隔离技术,适用范围宽,具备完善的故障、报警检测和保护功能,所有参数均为数字量,无温度漂移变化,提高了调节精度和电源利用效率。

软启动触发板主要应用:
a、在风机使用领域:可以实现电机平滑起动,减少了用其他起动方式起动所带来的机械冲击和皮带磨损,从而延长设备的使用寿命,并确保设备安全运行。
b、在水泵使用领域:软停车功能可以消除水泵停车时因高水压所产生的水锤效应。
c、在传送机械应用领域:可以实现电机平滑起动,这样可以在传送途中避免由于抖动而发生的产品移位或物料抖落现象。

一、性能特点:
1.1、强大的人机交互界面,LCD显示屏中文菜单操作,显示更加直观,操作更加便捷;
1.2、工业32位微处理器,SMD贴片工艺,多重抗干扰设计保证工业环境的稳定可靠;
1.3、起动模式丰富,有电压斜坡、突跳与限流方式可供选择,电机初始起动电压电流值数字可调;
1.4、完善的故障检测及报警功能,实时检测负载状态、负载电流、控制信号、反馈信号丢失等参数;
1.5、缺相保护:监视检测入线端及出线端的三相缺相情况,并实时控制负载停止输出;
1.6、硅穿保护:在未起动或停止状态下,若有可控硅击穿,则拒绝起动并显示故障类型参数,同时报警继电器输出;
1.7、过载保护:多种起动过载保护等级与运行过载保护等级,内设六条不同反时限保护曲线;
1.8、电机软起动:在起动时,采用不同软起动方式以消除电机初始运行时对电网及本身的冲击,软起动时间参数可设置;
1.9、电机软停车:在停止时,以消除电机停止时对电网及本身的冲击,软停车时间参数可设置,也可设定为自由停车;
1.10、具有自动识别相序功能,对主回路电源可以选择无相序或有相序方式,免调试接线方便;
1.11、旁路选择:可通过设置旁路选择参数来确定关闭或开启旁路输出,旁路开启时具有旁路接触器闭合检测功能;
1.12、具有运行时间查询功能,记录本次运行时间及累计运行时间;
1.13、动态故障记录查询功能,可连续记录最近八次历史故障信息,以便于查找故障原因;
1.14、完善的外围接口:一路4~20mA模拟信号输出接口,三路继电器输出接口,具有灵活的操作性;
1.15、控制板具有电机三相电流不平衡检测功能,电机出现绕组断相或者漏电、匝间断路现象时自动停机。

二、技术规格:
2.1、工作电源:380Vac ±15%  50HZ
2.2、额定工作电压Ue:AC380V +/-15% 50HZ
2.3、额定工作电流Ie:10~250A
2.4、初始起动电压:25~90%
2.5、软起动方式:电压斜坡兼有限流起动、电压突跳起动、恒流起动
2.6、停车方式:软停车、自由停车
2.7、软起动时间:1~200秒
2.8、软停车时间:0~200秒
2.9、报警继电器触点容量:250Vac/10A
2.10、电流互感器:1A标准互感器信号
2.11、过电流特性:6Ie/8S
2.12、介电强度: 3500 VRMS
2.13、起动频率:每次起动时间间隔不得小于5分钟
2.14、工作环境条件:
环境温度: -20℃~ 60℃
相对湿度: ≤ 90%RH(无结霜)
室内安装:无易燃、易爆、腐蚀性气体、无导电尘,振动小于0.5G
海拔低于3000米,超过3000米应适当降低容量等级使用
2.15、外形尺寸:200X140X40mm    开孔尺寸:185X125mm
2.16、重量:0.5KG
------------------------------------------------------------------------------------------
