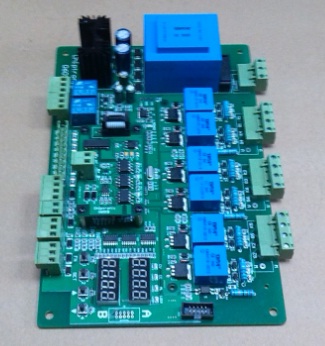

TC300-C三相数字可控硅触发板是在TC300基础上增加了RS485通讯功能，可以很方便地通过上位机或PLC来设定触发板的各种运行参数，同时也可以实时远程监控当前运行状态，MODBUS现场总线通讯功能，全隔离控制。集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。具有三相全控桥式整流、三相半控桥式整流、双反星整流触发方式，可触发5000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载等各种负载类型，广泛应用于直流电机调速、电解电镀、充放电、三相晶闸管电源、电加热温控等设备。



该三相数字可控硅触发板具有开环或多种闭环控制形式、多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器（10K 2W）手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。



本控制板具有强抗干扰能力，采用独特防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，通用性强，适用范围宽，具备完善的故障、报警检测和保护功能，设有最大输出限定、软启动、软关闭。





1.1、高性能微处理器，元器件采用高稳定性的进口器件设计及制造，全自动SMD工艺制造，性能稳定可靠。
1.2、具备数字恒流恒压功能及限流限压功能，智能PID调节方式，LED显示窗口实时显示运行各种状态。
1.3、完善的故障检测及报警功能，实时检测负载电流、负载电压、控制信号、反馈信号丢失等参数。
1.4、接口兼容性：支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器或面板按键手动控制，能与国内外各种控制仪表、微机的输出信号直接接口。
1.5、实时保护：电源出现缺相时报警提示，控制器并停止输出；负载过流过压保护报警提示，控制器并停止输出。
1.6、软启动：在启动时，输出电压会从零开始逐渐增大到100%，以消除对电网及负载的冲击，软启动时间参数可设置。
1.7、缓关闭：在关闭时，输出电压会从100%开始逐渐减小到零，以消除对电网及负载的冲击，缓关闭时间参数可设置。
1.8、具有自动识别相序功能，对控制板供电电源无相序要求，无需外接同步信号，免调试，接线方便。
1.9、防可控硅触发接口烧坏保护设计；先进的MODBUS现场总线通讯功能，全隔离控制。

二、技术规格：

项目	参数	单位	说明
工作电源	AC220V/380V ±15% 50/60HZ	Vac	可根据客户要求订制
调压范围	0～100	%
恒流范围	0～100	%
调节输出分辨率	1/1000
移相范围	0～175°	角度
触发容量	<5000	A(安培)
绝缘体强度	2500VAC 1分钟
调节精度	优于1%
三相触发不平衡度	≤0.3°
报警继电器触点容量	250VAC/10A
软启动时间	1～90	S(秒钟)
缓关闭时间	0～90	S(秒钟)
空载功耗	<20VA	W(瓦特)
显示方式	双排四位高亮LED数码管
控制方式	面板输出操作、DC0-5V、DC0-10V、0-10mA、4-20mA、10K电位器
适用负载	适用于阻性负载、感性负载、容性负载等
工作环境温度	-20～50	℃(摄氏度)	不结露
工作环境湿度	≤90%	%(相对温度)	不结露
外形尺寸	240X160X50	mm(毫米)
安装方式	固定安装式
重量	1100	g(克)	不带附件的基本单元
